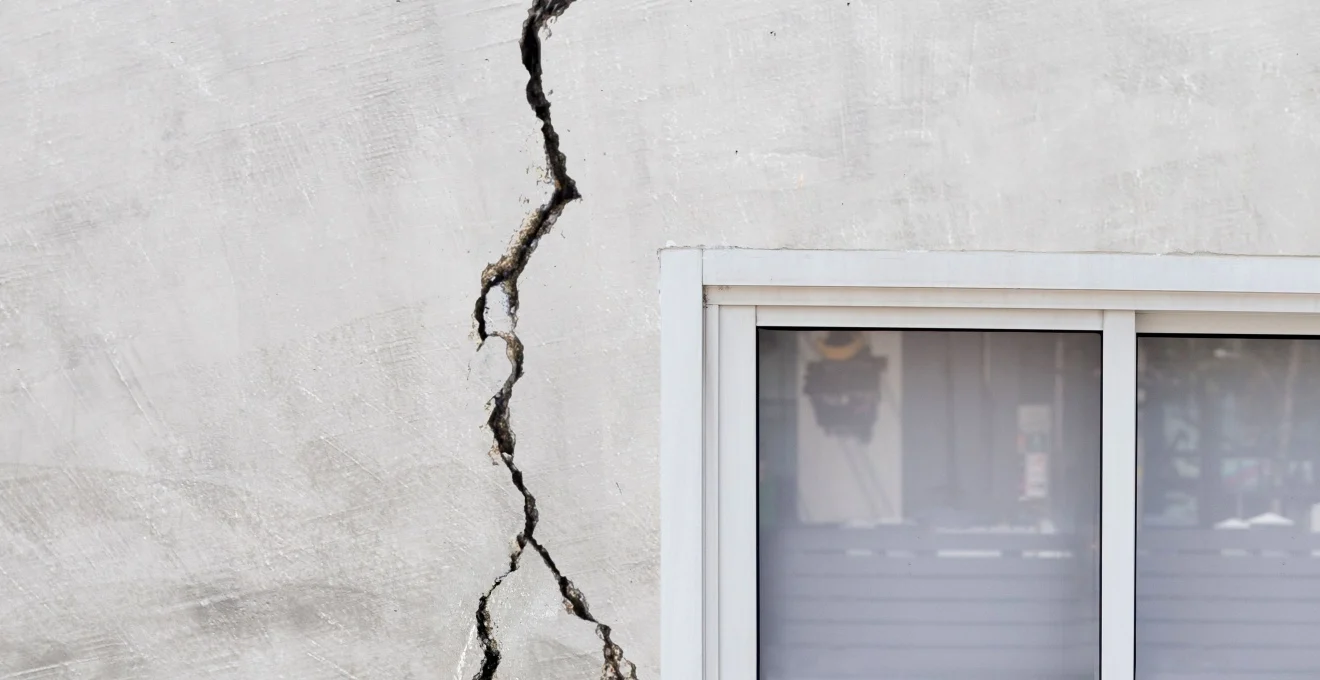

L’apparition de fissures sur un bâtiment est un signal d’alarme à prendre en considération. Ces fentes, qu’elles soient superficielles ou structurelles, peuvent révéler des dégâts graves susceptibles de mettre en danger les occupants et de fragiliser l’ouvrage. Mais comment estimer la gravité de ces failles ? Faire réaliser un diagnostic pour des fissures par des experts techniques vous permettra de savoir si les fissures sont seulement des défauts esthétiques ou si elles cachent une véritable problématique. Les méthodes d’investigation spécialisées utilisées par ces professionnels et leur parfaite connaissance des normes en vigueur servira ensuite à mener les éventuelles actions correctives.
La classification structurelle des fissures selon l’Eurocode 2 et les normes DTU
La classification normative des fissures est basée sur certains paramètres établis par l’Eurocode 2 et les Documents Techniques Unifiés (DTU). Celle-ci permet de hiérarchiser objectivement les dégâts selon leur amplitude, leur localisation et leurs effets potentiels sur la structure porteuse. L’examen doit tenir compte des contraintes admissibles propres à chaque matériau de construction, qu’il s’agisse du béton armé, de la maçonnerie traditionnelle ou des structures mixtes.
La distinction entre fissures actives et passives
Toutes les fissures n’ont pas la même incidence. Dans le langage du bâtiment, les experts distinguent les fissures actives des fissures passives. Cette distinction sert à évaluer leur dangerosité. Une fissure active évolue continuellement dans le temps, témoignant de contraintes résiduelles non stabilisées au sein de la structure. À l’inverse, une fissure passive est stable dimensionnellement, ce qui indique que les phénomènes à l’origine de sa formation se sont stabilisés.
Cette classification nécessite un suivi rigoureux, généralement effectué sur une période minimale de douze mois. Certaines techniques incluent l’installation de fissuromètres ou de capteurs électroniques capables de détecter des variations micrométriques. Lorsque vous observez une fissure sur votre bâtiment, il est prudent de faire réaliser un diagnostic par un expert qualifié afin de déterminer son caractère évolutif.
La largeur critique des microfissures et macrofissures en béton armé
L’Eurocode 2 instaure des seuils critiques d’ouverture de fissures selon la classe d’exposition du béton armé. Pour les structures exposées à un environnement peu agressif (classe XC1), l’ouverture maximale admissible est de 0,4 mm. En revanche, pour les ouvrages soumis à des conditions sévères comme l’exposition marine (classe XS), ce seuil descend à 0,3 mm.
Ces valeurs limites visent à préserver la durabilité de l’ouvrage en limitant la pénétration d’agents agressifs. Au-dessus de ces seuils, le risque de corrosion des armatures augmente exponentiellement, pouvant conduire à des dégâts structurels conséquents. L’évaluation minutieuse de ces ouvertures nécessite l’utilisation d’instruments de mesure adaptés, tels que les comparateurs optiques ou les jauges de fissures calibrées.
Les différentes fissurations : longitudinales, transversales et obliques
L’orientation d’une fissure donne des informations intéressantes sur les sollicitations mécaniques qui affectent le bâtiment. Dans une poutre ou une dalle en béton armé, une fissuration longitudinale (parallèle à l’axe de l’élément) cache souvent un problème d’adhérence entre le béton et les armatures, voire une insuffisance de recouvrement ou de couverture d’enrobage. À l’inverse, une fissure transversale montre généralement un dépassement des contraintes de traction perpendiculaires à l’axe principal de la pièce, notamment en travée ou au droit des appuis.
Les fissures obliques, quant à elles, sont fréquemment associées à des efforts tranchants ou à des combinaisons traction–compression complexes. Dans les voiles porteurs et les murs de refend, un réseau de fissures inclinées à 45° peut ainsi révéler une irrégularité de contreventement ou un sous-dimensionnement contre les actions horizontales (vent, séisme, mouvement de terrain). L’ingénieur interprète donc l’orientation des fissures comme un « diagramme » grandeur nature des efforts internes.
Les fissures de retrait thermique ou de fluage différé
Les fissures de retrait thermique apparaissent principalement lors des premières phases de vie de l’ouvrage, lorsque le béton subit des variations de température importantes entre le centre de la pièce et sa périphérie. Ce phénomène est souvent marqué dans les voiles de grande épaisseur, les radiers ou les dalles de parking. Si les joints de dilatation et les dispositions d’armatures de répartition sont insuffisants, le retrait empêché forme des microfissures maillées, dans la plupart des cas perpendiculaires au gradient thermique dominant. Ces fissurations peuvent rester superficielles, mais elles deviennent problématiques lorsqu’elles se concentrent sur des zones structurales importantes (encastrements, abouts de poutres, angles rentrants).
Le fluage différé correspond, lui, à la déformation lente du béton sous charge permanente. Cette évolution s’accompagne parfois de redistributions d’efforts imprévues, ce qui génère des fissures différées, notamment à l’endroit des appuis ou sur les sections surchargées. Pour distinguer retrait thermique et fluage différé, le spécialiste s’appuie à la fois sur la chronologie d’apparition des fissures, sur leur localisation et sur l’historique des charges. Une fissure apparue quelques semaines après le coulage, en plein milieu de travée, aura plus de chances d’être consécutive au retrait thermique. Une fissure qui se manifeste plusieurs années plus tard, en zone d’appui ou sous une charge permanente plus lourde (surélévation, surcharge de stockage), orientera plutôt le diagnostic vers le fluage et les redistributions internes.
Le diagnostic technique par méthodes d’auscultation non destructives
Lorsque les fissures laissent planer un doute sur la solidité structurelle, un examen visuel ne suffit plus. Le recours aux méthodes d’auscultation non destructives permet d’analyser l’intérieur de la matière sans démolition. Ces techniques complètent l’œil de l’expert et donne une vision tridimensionnelle de la structure, de ses armatures, de ses défauts de compacité ou de ses zones délaminées. Elles sont aujourd’hui amplement utilisées pour établir un diagnostic fiable avant toute décision de renforcement ou de réparation lourde.
La pachométrie et la détection des armatures
La pachométrie est une méthode électromagnétique qui permet de localiser les armatures dans le béton, de mesurer leur enrobage et parfois d’estimer leur diamètre. Elle est complétée, pour les ouvrages plus complexes, par le géoradar GPR (Ground Penetrating Radar), capable de détecter les aciers, les hétérogénéités internes, les vides ou les changements de matériau. Dans le cadre de fissures structurelles, ces informations sont utiles : un enrobage insuffisant ou des armatures mal positionnées peuvent expliquer la corrosion prématurée ou la fissuration concentrée à certains appuis.
Concrètement, l’opérateur balaie la surface du béton à l’aide d’une sonde qui émet des ondes électromagnétiques. Les signaux réfléchis sont ensuite interprétés sous forme de « coupes » ou de cartographies qui permettent de reconstituer l’armature. Cette auscultation est en particulier utile avant de percer, carotter ou ajouter des ancrages, afin d’éviter de fragiliser davantage une zone déjà fissurée. Elle permet aussi de vérifier la conformité de l’existant par rapport aux plans d’exécution, souvent absents ou incomplets sur les bâtiments anciens.
La mesure de la résistance résiduelle par scléromètre de Schmidt
Le scléromètre de Schmidt est un marteau à rebond qui donne une estimation indirecte de la dureté de surface du béton, donc de sa résistance mécanique. Il permet de détecter des zones de béton dégradé, carbonaté ou insuffisamment compacté à proximité des fissures. L’objectif est de dresser une cartographie relative des résistances, afin d’identifier les secteurs nécessitant des investigations plus poussées.
Les mesures sclérométriques sont interprétées par comparaison avec des zones réputées saines ou avec des carottes prélevées ponctuellement. Une chute importante des valeurs à proximité d’une fissure peut traduire une perte de résistance locale, par exemple après un incendie, un choc ou une attaque chimique. Dans la perspective de vérifier la capacité portante résiduelle, il est bon de savoir si le béton conserve, ou non, une résistance compatible avec les hypothèses de calcul. Comme pour tout instrument, la fiabilité dépend d’une utilisation rigoureuse et d’un regard critique sur les résultats.
L’analyse ultrasonique de la continuité structurelle par ondes P et S
Les essais ultrasoniques utilisent la propagation d’ondes longitudinales (ondes P) et transversales (ondes S) à travers le béton pour évaluer sa compacité et détecter d’éventuels défauts internes. Une vitesse de propagation anormalement faible, ou une atténuation marquée du signal, peut révéler des fissures internes, des nids de cailloux ou des décollements non visibles en surface. Dans le cas d’un mur porteur ou d’un poteau fissuré, ces informations permettent de savoir si le défaut est superficiel ou s’il affecte l’épaisseur entière de l’élément.
Ces mesures se comparent à des valeurs de référence issues de zones saines ou de bases de données normatives. L’ingénieur peut alors estimer un « coefficient de qualité » du béton, utile pour les calculs ultérieurs de vérification à l’ELU. L’analyse ultrasonique est notamment pertinente lorsque des défauts internes sont suspectés : avant même l’apparition de fissures visibles, la microfissuration diffuse modifie le comportement des ondes.
La cartographie thermographique infrarouge des zones de décollement
La thermographie infrarouge permet de visualiser les différences de température en surface des parois, révélatrices de défauts de continuité thermique ou de décollements internes. Dans le cas d’un doublage, d’un enduit épais ou d’un revêtement collé, une zone délaminée a un aspect thermique distinct de celui du support sain. Lorsqu’une fissure traverse un système composé (mur porteur + isolant + parement), la thermographie aide à distinguer un petit défaut de finition d’un décollement affectant la structure elle-même.
Cette méthode a aussi un intérêt pour repérer les zones d’infiltration d’eau à partir de fissures. L’humidité modifie en effet l’inertie thermique des matériaux : elle se manifeste par des écarts de température, notamment lors des cycles jour/nuit. En combinant ces observations avec une réflexion sur les sources potentielles d’eau (gouttières, réseaux enterrés, humidité du sol), les experts peuvent déterminer l’origine des dégâts et évaluer le risque de dégradation progressive des éléments porteurs.
L’extensométrie et le monitoring par capteurs LVDT
L’extensométrie consiste à mesurer avec une grande exactitude les déplacements relatifs de part et d’autre d’une fissure, sur des durées de plusieurs semaines à plusieurs années. Les capteurs LVDT (Linear Variable Differential Transformer) ou les jauges de déformation collées permettent de suivre l’évolution de l’ouverture, mais aussi, le cas échéant, les glissements latéraux. Ce monitoring est indispensable pour distinguer une fissure stabilisée d’une fissure active.
Lorsque l’enjeu est important (immeuble d’habitation, ERP, ouvrage à forte fréquentation), ces mesures instrumentées viennent étayer l’avis de l’expert. Un taux d’ouverture de quelques dixièmes de millimètre par an peut paraître faible, mais, ramené à la durée de vie attendue de l’ouvrage, il révèle une tendance préoccupante. À l’inverse, l’absence d’évolution sur 12 à 18 mois, malgré les variations climatiques saisonnières, permet souvent de reclasser le risque et de limiter l’ampleur des travaux à prévoir.
Les défauts structurels nécessitant une expertise profonde
Certaines fissurations dépassent le cadre du retrait ou des tassements courants et relèvent de véritables défectuosités du béton et des fondations. Ces défauts, souvent lents et insidieux, peuvent engager la solidité globale du bâtiment si rien n’est fait. Ils nécessitent une expertise, avec analyses en laboratoire, investigations géotechniques et recalculs structurels.
La fissuration par corrosion des aciers selon la méthode Tuutti
La méthode de Tuutti décrit le processus de corrosion des armatures en deux phases : une phase d’initiation, durant laquelle le front de carbonatation ou la pénétration des chlorures atteint la profondeur des aciers, puis une phase de propagation, durant laquelle la corrosion proprement dite s’accélère. Les produits de corrosion, plus volumineux que l’acier sain, exercent une pression radiale sur le béton d’enrobage, provoquant fissures longitudinales à l’endroit des armatures puis éclatement localisé du béton.
Sur le plan visuel, cette anomalie se manifeste par des fissures parallèles aux armatures principales, parfois accompagnées de taches de rouille et d’épaufrures. Le remède est alors de réduire progressivement les sections d’acier sains et la perte d’adhérence acier–béton. Dans les zones très sollicitées (poutres maîtresses, consoles, appuis de planchers), cette dégradation peut conduire à des ruptures fragiles si elle n’est pas anticipée. L’auscultation (pachométrie, potentiels de corrosion, mesure de la profondeur de carbonatation) et les calculs de vérification à l’ELU sont indispensables pour décider d’un plan de réparation (passivation, reconstitution des sections, renforcement complémentaire).
Les dégâts causés par le gonflement sulfatique interne
Le gonflement sulfatique interne (RSI) est une réaction chimique entre les sulfates présents dans certains ciments ou granulats et les aluminates du béton. Cette réaction conduit à la formation de produits expansifs comme l’ettringite différée et génère une microfissuration diffuse, puis des fissures visibles, souvent maillées, qui affectent l’ensemble du volume de la pièce. Les ouvrages coulés en conditions de forte température (massifs, radiers, éléments préfabriqués cuits) sont souvent concernés.
Les dégâts causés par ce phénomène prennent l’apparence de gonflements mesurables, de fissures multidirectionnelles et parfois de déformations globales (flèches anormales, soulèvements d’ouvrages, désaffleurements). Contrairement à une simple fissuration de retrait, ils sont généralement irréversibles et peuvent se poursuivre sur plusieurs décennies. Lorsqu’ils touchent des éléments porteurs, ils imposent souvent des mesures lourdes : limitation des charges, confortements, voire remplacement d’éléments entiers. L’expertise s’appuie sur des prélèvements de béton, des analyses pétrographiques et des essais de gonflement accéléré pour confirmer le diagnostic.
Les réactions alcali-granulats et silico-alcaline expansives
La réaction alcali-granulats (RAG), et plus particulièrement la réaction silico-alcaline, survient lorsque certains granulats siliceux réagissent avec les alcalins du ciment en présence d’humidité. Il se forme alors un gel expansif qui, en gonflant, induit des contraintes internes et une fissuration maillée caractéristique. Les façades d’ouvrages anciens, exposées aux intempéries et aux variations d’humidité, sont assez sensibles à ce type d’anomalie.
Les conséquences sur la solidité globale dépendent de l’ampleur de la réaction et du rôle structurel des éléments atteints. Sur un simple voile de remplissage, l’incidence sera surtout esthétique et fonctionnelle (infiltrations, dégâts de façade). Sur un mur porteur ou une poutre, la multiplication des fissures et la dégradation progressive du module d’élasticité du béton peuvent affecter la rigidité globale et modifier la redistribution des efforts. Ici encore, l’expertise se base sur des analyses de laboratoire (pétrographie, dosage des alcalins, essais de gonflement), couplées à un suivi des déformations dans le temps.
Les tassements différentiels et l’instabilité géotechnique des fondations
Les tassements différentiels résultent de variations de portance ou de comportement du sol d’assise entre différentes zones d’un même bâtiment. Sécheresse prolongée, cycles de mouvement de terrain, fuite de réseau enterré, hétérogénéité des couches géologiques ou présence d’anciennes carrières peuvent provoquer ces phénomènes. En surface, ils se manifestent par des fissures en escalier dans les maçonneries, des déformations de planchers, des portes qui coincent, voire des ruptures de dallage avec vides sous plinthes.
Sur le plan structurel, l’instabilité géotechnique remet en cause les hypothèses de base du calcul : au lieu de travailler sur des appuis supposés rigides et stables, la structure subit des déformations imposées, parfois très importantes. Dans les cas extrêmes, certaines fondations peuvent se retrouver partiellement décalées, ce qui accroît davantage les sollicitations sur les murs porteurs et poutres de liaison. Le diagnostic impose alors une étude géotechnique sérieuse (sondages, essais pressiométriques, mesures d’humidité du sol) et, souvent, des reprises en sous-œuvre (micropieux, injections, longrines de reprise) pour stabiliser l’ouvrage.
L’évaluation de la capacité portante résiduelle par calculs de vérification ELU
Une fois les fissures caractérisées et les causes identifiées, une question se pose alors : le bâtiment conserve-t-il une capacité portante suffisante pour les usages actuels et futurs ? Pour y répondre, l’ingénieur structure réalise des calculs de vérification aux États Limites Ultimes (ELU) selon l’Eurocode 2 et les normes associées. Cette initiative consiste à comparer la résistance résiduelle des sections fissurées (béton + armatures restantes) aux efforts maximaux que l’ouvrage est susceptible de subir (charges permanentes, d’exploitation, climatiques, sismiques).
Concrètement, les caractéristiques mécaniques sont ajustées en fonction de l’état réel constaté : sections d’acier réduites par la corrosion, béton dégradé par une agression chimique, fissuration affectant la rigidité. On parle parfois de « re-calcul » en situation dégradée. Si les marges de sécurité demeurent satisfaisantes, les travaux pourront se limiter à des réparations localisées et à un suivi dans le temps. Dans le cas contraire, des renforcements (ajout d’armatures collées, platines métalliques, reprises en sous-œuvre) ou des limitations d’usage (réduction de charges, changement d’affectation de locaux) devront être envisagés.
Cette évaluation de la capacité portante résiduelle influence la prise de décision, notamment chez les maîtres d’ouvrage et les assureurs. Elle permet d’arbitrer entre plusieurs issues : maintien en service avec surveillance, réparation ciblée, renforcement global ou, dans les situations les plus dangereuses, mise hors service partielle. Pour les propriétaires ou gestionnaires, disposer de tels calculs documentés est aussi un moyen de sécuriser sa responsabilité et d’échanger de manière objective avec les administrations, les occupants et les compagnies d’assurance.
Le protocole d’intervention d’urgence et les mesures conservatoires
Lorsque certaines fissures laissent craindre un risque immédiat pour la sécurité des personnes ou pour la stabilité globale de l’ouvrage, il est impératif de mettre en place des mesures conservatoires sans attendre la fin de toutes les études. Il convient alors de sécuriser les abords, d’étayer provisoirement, de limiter les charges et de mettre en place un plan d’action renforcé.
Dans la pratique, un protocole d’urgence peut invoquer, par exemple, la pose d’étais sous une poutre fissurée, la mise en place de cadres-étais sous un plancher affaissé, ou encore le ceinturage temporaire d’un mur porteur amplement lézardé. Des zones peuvent être interdites au public ou aux occupants, et certaines charges (stockage lourd, circulation de véhicules) déplacées ou supprimées. Ces mesures ont pour objectif de figer la situation et d’éviter une rupture brutale pendant la phase d’expertise et de conception du projet de réparation.
Dès lors qu’un expert structure évoque un risque non négligeable derupture (poutre proche de la plastification, mur porteur très fissuré, fondation déstabilisée), le principe de précaution doit prévaloir. Mieux vaut surprotéger temporairement que sous-estimer un dégât potentiellement grave. Un suivi instrumenté (fissuromètres, LVDT, inclinomètres) est alors mis en œuvre pour vérifier l’efficacité des mesures conservatoires et adapter, si besoin, le dispositif. Ce n’est qu’une fois la structure stabilisée, diagnostiquée et recalculée que les remèdes durables de renforcement et de réparation pourront être engagées en toute sécurité.
